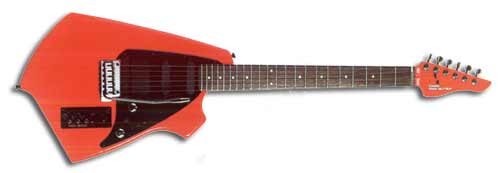

Corpo in tiglio ‑ manico in acero ‑ tastiera in palissandro a 22 tasti ‑ 3 pick ups ‑ superiore e medio single coil inferiore hambuking ‑ unità tremolo sincronizzata ‑ controllo pick ups a 5 posizioni ‑ selettore single coil/hambuking. Colori: bianco, rosso, nero.

Sezione MIDI

Accordatore, di buona precisione (+- 3 cent) di facile lettura,
manopola del volume Midi che controlla il volume dell'expander o tastiera collegata;
selettore a tre posizioni: Guitar (solo la chitarra in funzione), Guitar - Guitar e Midi, Midi;
selettore di ottava a tre posizioni per inviare un segnale di pitch Midi all'expander o al computer:
Down, Normal e Up;

selettore a tre posizioni e due funzioni.

La prima funzione si riferisce alla scelta del tipo di messaggio Midi che invia l'azionamento della leva del vibrato: Normal (il bending invia uno shift normale) e Chromatic (lo shift è a scalini cromatici).

La seconda funzione si riferisce all'attivazione del messaggio di cambiamento programma che la chitarra può inviare. Quando il selettore è in questa posizione a ogni nota premuta nei primi 16 tasti di ogni corda corrisponde un numero di programma.

I numeri di programma che si possono trasmettere vanno dallo 00 al 95.
Sul retro, togliendo due coperchietti in gomma, si accede ai due vani che contengono la sezione di regolazione di sensibilità per ogni singolo polo dello speciale pickup detector e la sezione dei nove microswitch i cui stati (on e off) combinati tra loro permettono i vari settaggi del sistema.

Nel modo Mono, quando cioè ogni corda ha un suo proprio canale di trasmissione, il settaggio degli switch determina quello che viene chiamato il Basic Channel per la corda numero 1 e cioè il Mi cantino.
Le altre corde a scalare avranno in ordine un numero crescente di canale partendo da quello successivo al Basic Channel.

Problema di fondo: il lieve ritardo nella generezione dei suoni dal MIDI, ma è un difettuccio comune a tutte le chitarre MIDI di questo tipo. Certamente ci si abitua in brevissimo tempo e il mondo che si apre vale senz'altro questo training di adattamento iniziale. Più problematico, sempre per il ritardo, l'ascolto contemporaneo del suono della chitarra e di un altro suono da essa pilotato, specie se l'attacco di quest'ultimo è veloce. Anche in questa pratica, però, ingegnandosi, si possono ottenere buoni risultati.

Settaggio del modo Midi

Switch 1
Off viene scelto il sistema Poly
On viene scelto il sistema Mono

Settaggio del pitch bend trasmesso

Switch 6 Switch 7
Off Off il pitch bend trasmesso è 12 semitoni
On Off 7
Off On 5
On On 4

Settaggio del pitch dell'accordatore

Switch 8 Switch 9
Off Off il La dell'accordatore é a 440 Hz
On Off 441
Off On 442
On On 443

CARATTERISTICHE

Meccaniche: Tipo chiuso.
Guidacorde: Due, a farfalla.
Capotasto: Tradizionale
Larghezza al capotasto: mm 42
Manico: Acero, verniciato in nero
Tastiera: Palissandro
Tasti: 22
Scala: 25 1/2
Segnatasti: A punto
Tendimanico: Regolabile alla paletta
Corpo: In Basswood
Ponte: Strato style, sei selle
Regolazioni: Altezza e compensazione
Vibrato: Strato style
Regolazioni: Tiraggio molle (tre in dotazione)
Pickup: 2 single coil, I Humbucker, 1 Midi
Regolazioni: 2 viti regolazione altezza per ognuno
Controlli: Selettore a 5 posizioni Volume, tono
Selettore Single/Humb pickup al ponte
Volume Midi
Selettore Guitar, Guitar Midi, Midi
Selettore di ottava
Selettore di shift Normal o Chromatic
Cambio programma Spia di alimentazione
Spie dell'accordatore (flat-sharp)
Sensibilità poli pickup Midi
Power On-Off
Microswitch di settaggio sistema
Altre dotazioni: Cavo Midi
Cavo per l'amplificatore
Chiavette regolazione ponticelli e tendimanico
Libretto di istruzioni
