Il problema riportato era che Il sintetizzatore si accendeva ma premendo i tasti della tastiera non si otteneva nessun suono.

Dopo varie prove, collegando tramite il pannello l'uscita dell'inviluppo uno (EG1) con l'ingresso del VCA tutto funzionava perfettamente e premendo i tasti si ottenevano i suoni.

A questo punto il sospetto che EG2 fosse danneggiato e non controllava più l'apertura del VCA veniva confermata anche dalla misura fatta con il multimetro sull'uscita rovesciata di EG2 prelevata dal pannello esterno (REV OUT)

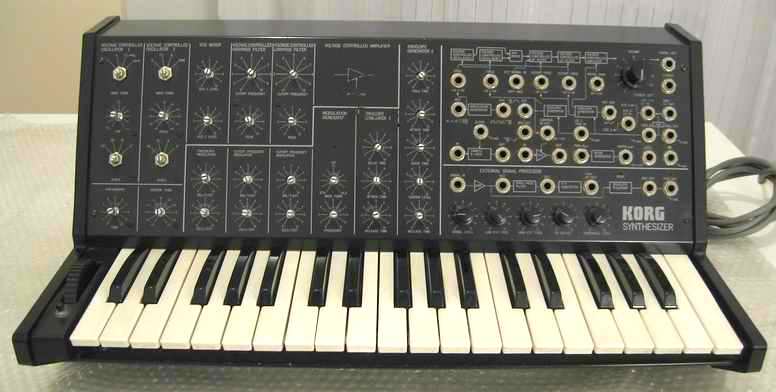

Nel Korg MS20 l'inviluppo 2 (EG2) è collegato internamente direttamente al VCA, per cui un suo malfuzionamento o guasto non permette l'apertura dell'amplificatore (VCA) che fa uscire il suono dall'uscita line out.

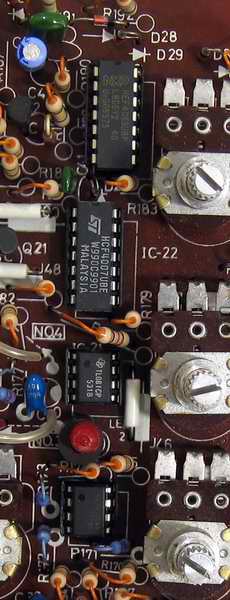

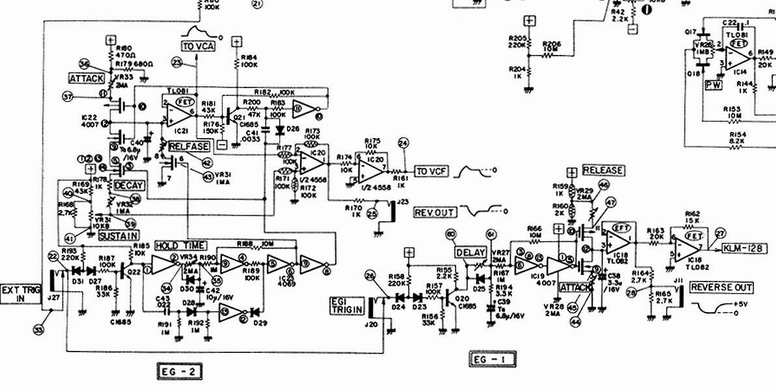

Guardando lo schema elettrico si rileva che EG2 è composto da 4 circuiti integrati.

IC20 4558
IC21 TL081
IC22 4007
IC23 4069

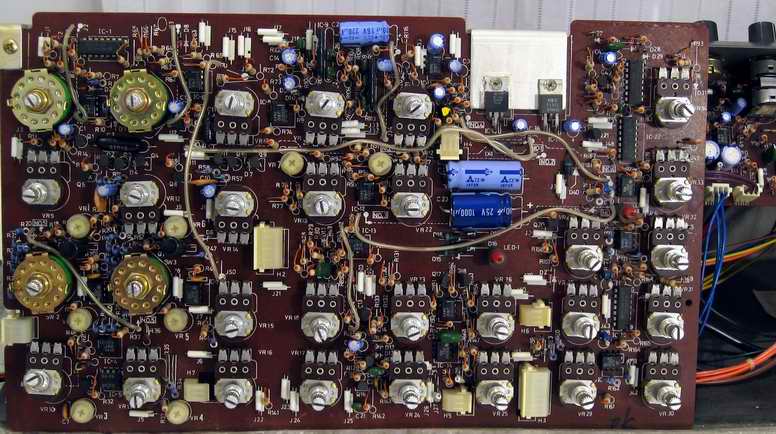

Il circuito stampato con la scheda del del Korg MS20 è dietro ai potenziometri per cui per poter sostituire i componenti è necessario smontarlo quasi tutto.

Lo smontaggio non è particolarmente complicato occorre solo un po' di pazienza.

Bisogna estrarre tutti i pomelli dei potenziometri e svitare tutti i dadi che tengono i potenziometri sul pannello frontale.

Non è necessario smontare la pannelliera con i contatti jack nè l'external signal processor.

Svitare tutte le viti laterali e le viti dietro del sintetizzatore Korg MS20.

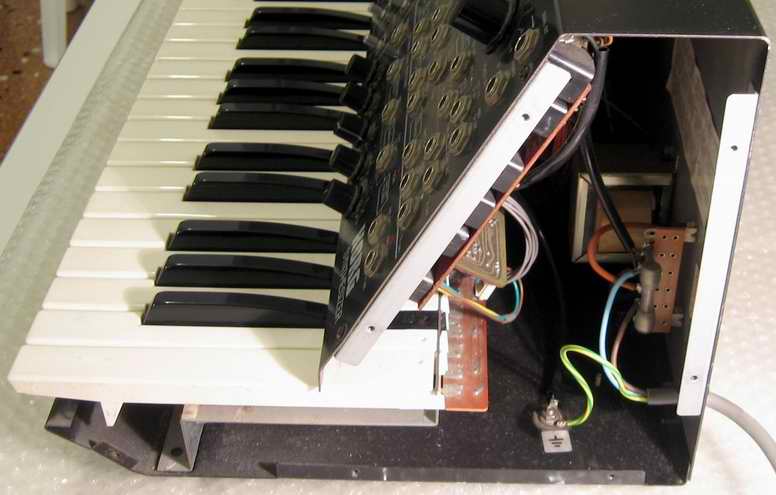

Svitare il morsetto con la terra accanto al trasformatore.

Non è necessario smontare la rotella pitch bend.

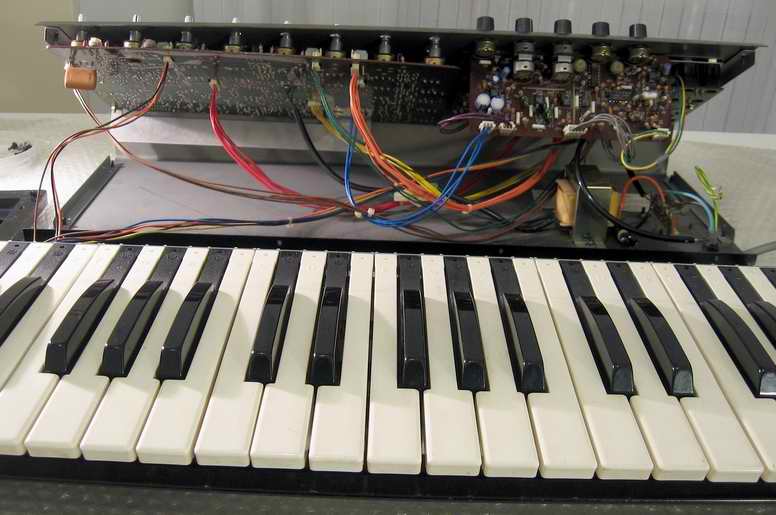

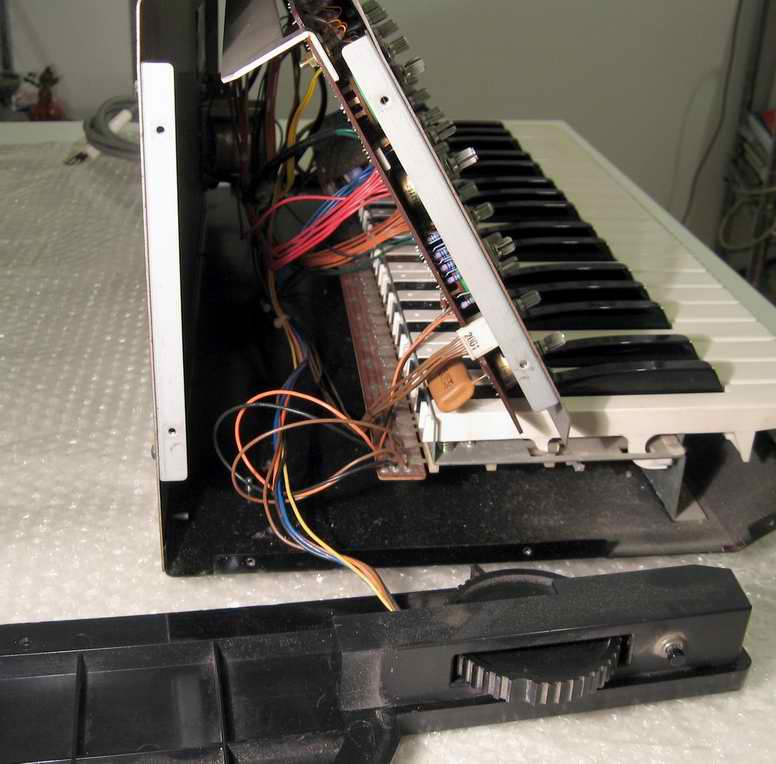

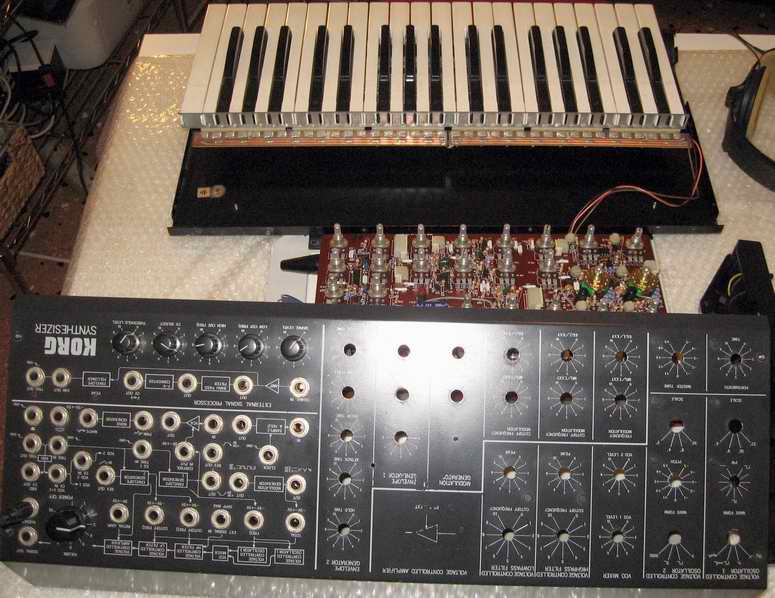

Adagiare il pannello su un tavolo come in foto.

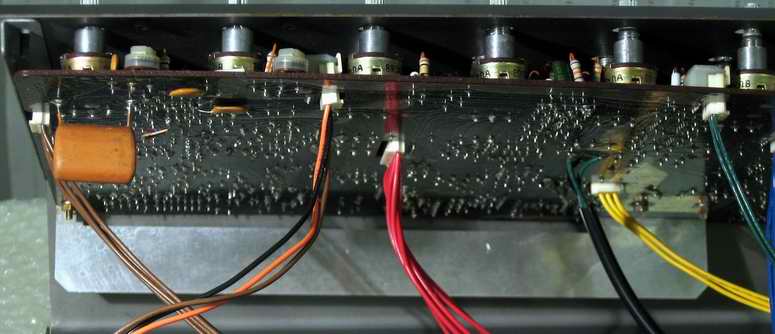

Staccare i connettori dei cavi quindi estrarre il circuito stampato con la scheda del korg Ms20.

Ho dissaldato i 4 integrati e montato degli zoccoli su cui ho inserito i componenti nuovi.

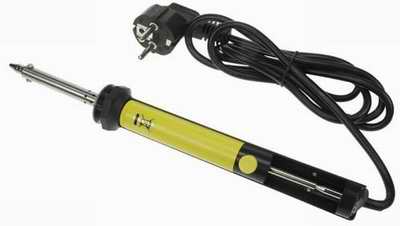

Per dissaldare gli integrati ho usato un dissaldatore elettrico con la pompa succhiastagno integrata molto economico ma davvero ottimo.

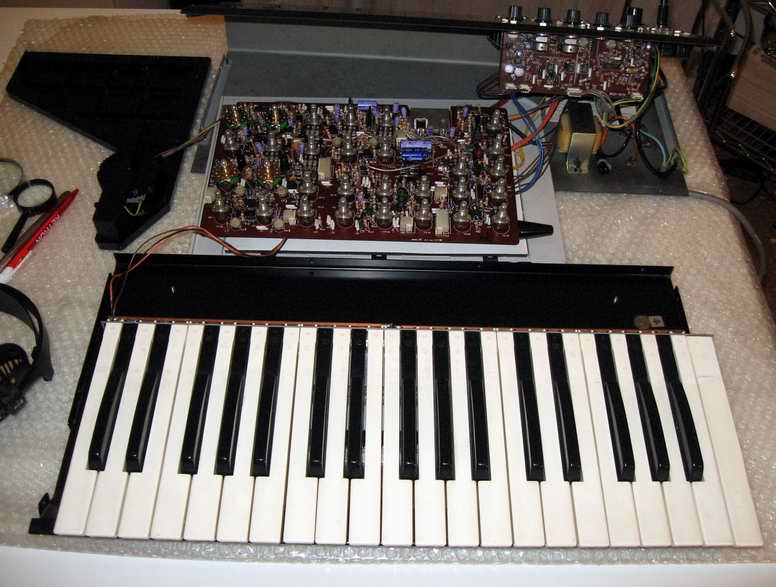

Tenendo tutto su un tavolo si riesce a testare lo strumento senza doverlo rimontare completamente.

Visto che c'ero ho pulito a fondo anche tutti i commutatori a scatto dei selettori forme d'onda e pitch che creavano problemi di stabilità nel suono.

A lavoro eseguito la tastiera funziona perfettamente e mi sembra che EG2 dopo la sostituzione di tutti e 4 gli IC è più performante di prima che smettesse di funzionare.
